5-Achsen-CNC-Bearbeitung
5-Achsen-CNC-Bearbeitung ist Upgrade-Version verwenden No.57 Servomotor, normale Motorbewegungsgeschwindigkeit innerhalb von 2,5m/ min, und Servo-Geschwindigkeit kann innerhalb von 12m / min, Servo kein Rauschen, hohe Reaktion, Positioniergenauigkeit, Warnung ohne Schritte sein.
Desktop NC Unterstützung zu Fräsmaterial wie gemeinsame Kunststoffe, Al-Legierung, Holz, Kupfer, Gold, Silber, Wachs, verschiedene Materialien
kann verschiedene Werkzeugbit verwenden, ohne Verwendung Schraubenschlüssel, einfache Bedienung.
Testvideo
Ein fünfachsiges CNC-Testprojekt, das vom intelligenten Roboterteam des MIT gekauft wurde.
(Mehrere Projekte, die vom Team entworfen wurden, darunter MIT Mini Cheetah:https://www.youtube.com/watch?v=xNeZWP5Mx9s https://www.youtube.com/watch?v=G6fMV1UPzkgund die schnellste Rubik es Cube Lösung der Welt Roboterfrage:https://www.youtube.com/watch?v=nt00QzKuNVYverwendet Pocket NC-Maschinen zur Herstellung von Teilen für ähnliche Roboterprojekte.)
Technische Daten
| Gesamtdimension | 650 * 400 * 450mm | Tabellendimension | 140 * 130mm |
| Gesamtgewicht | 60kg | max. Tischgewicht | 74kg |
| x,y,z Achse effektiv | x160*y200*z125 | a,c,rotierende effektive Bewegung | A: 10° C: 360° |
| effektiver Bearbeitungsbereich | x150*y150*z125 | a,caxis-Rotationsdaten | 1:50 Schleifschnecken-Reduzierer-Kreuz-Rollen-Drehlager |
| Drei-Achsen-Kugelschraube | x&z:1204 c7 y:1605 c7 | lineare Führung | x:hiwin mgn 12,y:hiwin mgn 15, z:hiwin hgh20 |
| Rahmen | 6061T6 AI +45 abgeschreckter & gehärteter Stahl | Bearbeitungsgeschwindigkeit | 2500mm/min(verschiedene Serkmittel haben unterschiedliche Geschwindigkeiten) |
| Hauptachsentyp | 65mm 800W Wasserkühlung motorisierte Spindel, 24000r/min | Teilehalterung | Stahlbefestigung, Reservierungslocher50 Befestigungsständer, 63,80chuck |
| staubdicht | OrgantypStaubabdeckung Öldichtungsschutz (Drehtisch wasserdichte Behandlung) | Werkzeugdimefension | ER110-7mm |
| Material | Kunststoffe, Ai-Legierung, Holz, Kupfer, Gold, Silber, Wachs, etc. | ||
| Achse | X | Y | Z | |||
| Maximale Geschwindigkeit | 98,4 ipm (Zoll pro Minute) 2500mm/min | 98.4ipm 2500mm/min | 98.4ipm 2500mm/min | |||
| Auflösung | 0.00024in 0,001 mm | 0.00024in 0,006 mm | 0.00024in 0,006 mm | |||
| Max Bewegung | 6.57in(-2.95 x 3.62in) 167 mm (-75 x 92 mm) | 8.38in(-3.54 x 4.44in) 213 mm (-90 x 113 mm) | 8.46in(-0-0.1in) 215 mm (-0 x 8,46 mm) | |||
| Homing-Reset-Wiederholbarkeit | 0,000039in 0,001 mm | 0,000039in 0,001 mm | 0,000039in 0,001 mm | |||
| Wiederholbarkeit | Last:0% | 0,0011in bei 0,03 mm | Last:0% | 0,0011in bei 0,03 mm | Last:0% | 0,0011in bei 0,03 mm |
| Achse | Eine | C | Hauptachse | |||
| Maximale Geschwindigkeit | 41,6°/s | 41,6°/s | Hauptachsengeschwindigkeit | 0-24.000rpm | ||
| Auflösung | 0,08° | 0,08° | Ausgabe | 800w | ||
| Max Bewegung | 110° | 360° | Werkzeugwechsel | 3mm Sechskantspanner | ||
| Homing-Wiederholung | 0,03° | 0,03° | Motorfrequenz | 400Hz | ||
| Wiederholbarkeit | 0 Last, 0,03° | 0 Last, 0,03° | Werkzeug | ER11 Werkzeughalter, max. 7mm | ||
| Springen | 0,02'' | 0,02'' | / | |||
| Maschinensteuerung | ||||||
| 5-Achsen-Desktop-CNC-Software | Werkzeugpfad-Software:einschließlich Postprozessor Autodesk Fusion360(Empfohlen),Support PwerMill | |||||
Metallgehäuse V3-Gehäuse
V3 Blechschale, Farbe schwarz, 2,5 mm dicke Aluminiumplatte, 750 * 500 * 600mm

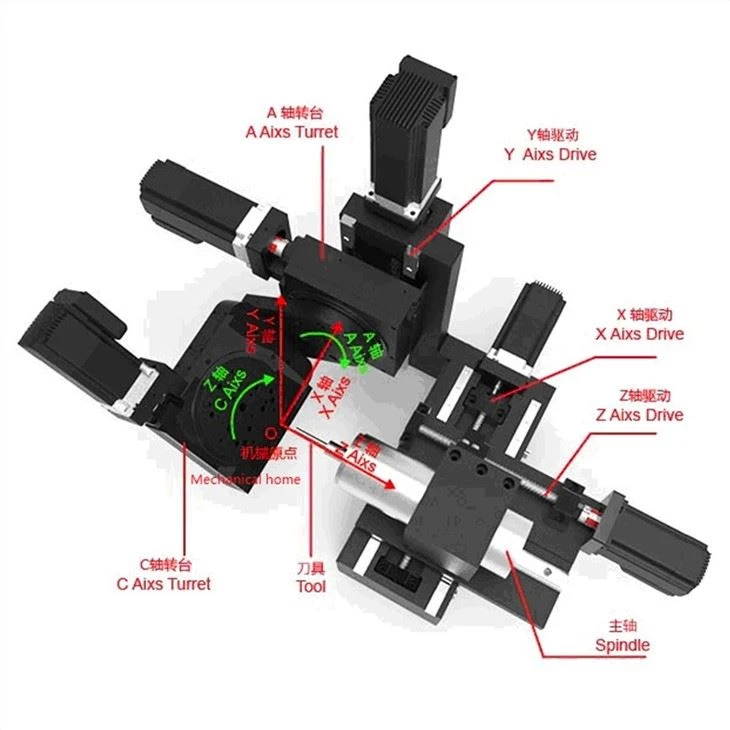

Der Dreh erfolgt vom Schneckengetriebe auf den Harmonischen Reduzierer und die Z-Achse von einer linearen Schiene auf zwei Linearschienen.
BLDC Servomotor und C5 Kugelschrauben, HIWIN Linearschienen sind das Standardangebot.
Ist diese fünfachsige CNC-Maschine für komplexe Bearbeitungen geeignet?
kontaktieren Sie uns:xslightings@xslightings.com
